在AI芯片封装中，选择适合的锡膏需综合考虑芯片功率密度、封装工艺、可靠性要求及散热性能。基于行业技术趋势与材料特性，以下锡膏类型更具优势：
一、合金成分选择深化分
SAC305与SAC405对比
SAC405：银含量提升1%，机械强度提高约15%，但成本增加20%-30%，适合对可靠性要求严苛的场景（如数据中心GPU）。
SAC305：成本与性能平衡，适用于大多数AI芯片，尤其是需要长期稳定运行的设备。
替代方案：SAC-X系列（如SAC-Q，含微量Ni、Sb/Bi），通过合金化优化抗热疲劳性能，成本介于SAC305与SAC405之间。
低温锡膏（Sn-Bi）风险控制
脆性改善：添加微量In（铟）或Ag（银）可提升延展性，但需控制添加量（<3%）以避免熔点波动。
底部填充胶：推荐使用环氧树脂基胶，固化温度需低于120°C，避免二次热损伤。
二、颗粒尺寸（Type）优化建议
Type 4-Type 6适用场景
Type 4：适用于间距0.4-0.6mm的BGA、LGA封装，印刷精度±10μm。
Type 5：适用于间距0.3-0.4mm的倒装芯片（Flip Chip）、μBump，印刷精度±10μm。
Type 6-8：适用于间距<0.3mm的倒装芯片（Flip Chip）、μBump，印刷精度±5μm。
趋势：随着AI芯片集成度提升，Type 6以上的型号需求将持续增长。
新型颗粒技术
纳米级粉末（T9、T10型号超微焊粉）：粒径<5μm，适用于间距<20μm的HBM堆叠，但需特殊设备（如激光转印）支持。
球形度控制：颗粒球形度>95%可减少印刷性能，提升焊点一致性。
三、焊剂类型技术细节
免清洗焊剂（No-Clean）
活性等级：建议选择M（中等活性）或L（低活性），避免高活性焊剂腐蚀敏感元件。
残留物控制：需通过离子污染测试（如IPC-TM-650 2.3.25），确保卤化物当量<1.5μg/cm2。
水溶性焊剂（OR）
清洗工艺：推荐使用去离子水+超声波清洗，温度50-60°C，时间3-5分钟。
环保要求：需符合RoHS 2.0标准，避免含卤助焊剂。
四、热性能优化技术路径
导热增强技术
纳米金属颗粒：Cu纳米颗粒（<50nm）可提升导热率10%-15%，但需控制添加量（<1%）以避免熔点波动。
复合材料：SAC305+Al?O?纳米颗粒（<100nm）可实现导热率60-80 W/m·K，适用于高功率AI芯片。
抗热疲劳技术
微量Ni添加：Ni含量0.05%-0.3%可抑制IMC生长，延长焊点寿命。
合金化设计：SAC-X系列通过调整Ag/Cu比例，优化热循环性能。
五、工艺兼容性关键考量
回流温度曲线优化
温度范围：建议峰值温度240-250°C，时间60-90秒，确保焊点充分熔合。
升温速率：控制在2-3°C/s，避免热冲击。
先进封装技术适配
异构集成：推荐分层焊接（如SAC305+Sn-Bi组合），先高温焊接核心芯片，再低温焊接敏感结构。
3D IC堆叠：需多次回流时，优先选择抗热衰退性强的合金（如SAC-X系列），并优化温度曲线以减少热损伤。
六、实际应用案例补充
高性能AI芯片（如NVIDIA/AMD）
方案：SAC305(Fitech FR209)+Type 4/5+免清洗焊剂
优势：高银含量抗热疲劳，细颗粒适配微间距，残留物少兼容后续工艺。
验证：通过温度循环测试（1000次，-40°C~125°C），焊点空洞率<5%。
车载/服务器AI芯片
方案：SAC405+高活性焊剂
优势：极端温度耐受，强润湿性确保可靠连接。
验证：执行跌落测试（1.5m高度，6面各3次），无焊点开裂。
消费电子（边缘AI）
方案：SnCu或Sn-Bi+Type 4
优势：平衡成本与性能，低温工艺减少热损伤。
验证：剪切力测试（20N以上），焊点强度达标。
七、验证步骤补充建议
工艺试验
印刷测试：验证锡膏脱模性、印刷一致性（如CTQ指标：桥接率<0.5%，坍塌率<10%）。
回流模拟：通过热成像分析温度分布，确保均匀性。
可靠性测试
温度循环：执行1000次循环（-40°C~125°C），监测焊点电阻变化。
跌落测试：1.5m高度，6面各3次，检查焊点裂纹。
剪切力测试：测试焊点强度，确保>20N。
微观分析
SEM/EDS：检查IMC层厚度（1-3μm）、均匀性及空洞率（<5%）。
X射线检测：分析焊点内部缺陷，确保无空洞或裂纹。

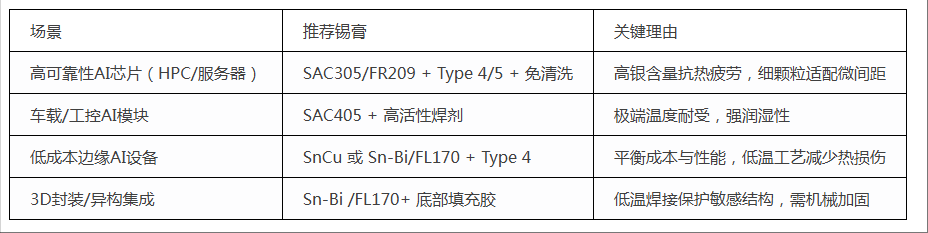

八、总结与推荐
九、未来趋势
纳米材料应用：石墨烯、碳纳米管等增强导热性能，降低热阻。
混合键合兼容：开发同时支持Cu-Cu混合键合与锡膏焊接的复合材料。
AI驱动设计：利用机器学习优化锡膏成分与工艺参数。
通过综合考量合金成分、颗粒尺寸、焊剂类型、热性能及工艺兼容性，可显著提升AI芯片的电性能、热性能及可靠性，满足高算力、低功耗需求。
-未完待续-
